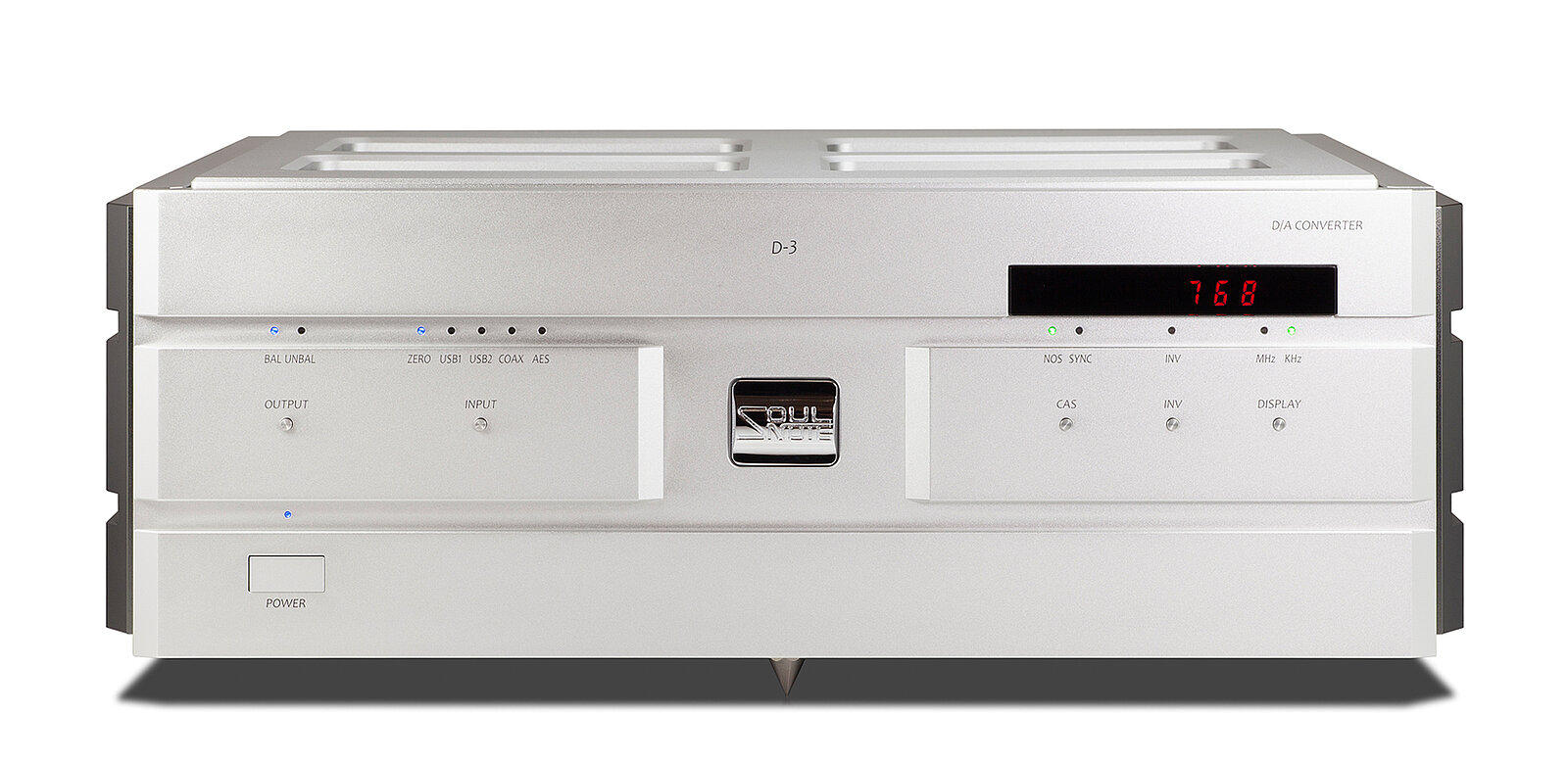

D-3

Le DAC Flagship de Soulnote, avec toutes les attentions termes de conception, tant sur le plan des alimentations, des circuits de conversion, des étages de sortie ou de la mise en oeuvre mécanique ! La formule 1 de la conversion, mais véritablement au service de la musique! Fonctionne uniquement avec horloge externe X-3

Circuits de type R non ONF

Les circuits analogiques adoptent les nouveaux circuits Type-R non-NFB. Ce sont des circuits amplificateurs de tension équilibrés construits en utilisant seulement 4 transistors à jonction bipolaire haute fréquence et 8 résistances. Le premier étage utilise une amplification différentielle sans aucun gain. Le gain n’est généré que dans le deuxième étage, qui est un ampli unipolaire mis à la terre. Et en changeant la polarisation de l’étage de sortie d’une solution LED à un couplage thermique à transistor, la résistance d’émetteur conventionnelle de 22 ohms a été réduite avec succès à seulement 1 ohm. Cette construction incroyablement simple élimine efficacement le bruit de la source d’alimentation pour permettre une puissance d’entraînement écrasante et permettre au son de vraiment briller avec une expressivité fraîche et vive.

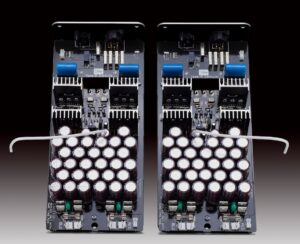

Section analogique monophonique double

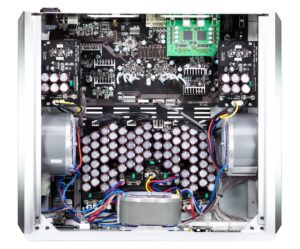

Le D-3 utilise une conception monophonique double avec deux ensembles de bornes, circuits de type R, canaux d’alimentation, transformateurs, circuits de commande de relais et alimentations à relais identiques et dédiés pour les canaux gauche et droit. L’alimentation numérique, y compris le transformateur, est totalement indépendante. Un photocoupleur isole complètement les signaux de commande des relais connectés au système de signal analogique. Le support de la carte de circuit imprimé en aluminium n’est pas fixe, ce qui permet une restitution sonore plus libre et plus expressive. Les cartes de circuit imprimé analogiques sont montées sur des châssis indépendants pour chaque canal et sont également indépendantes des connecteurs du panneau arrière. Comme sur le P-3, des câbles gainés de téflon expansé relient les points de masse en aluminium indépendants des canaux gauche et droit aux points de masse respectifs, isolés du châssis.

Utilise quatre circuits ES9038PRO

Chaque canal de la puce DAC utilise deux puces ES9038PRO, pour un total de quatre dans le lecteur. La sortie de courant 120 mA incomparablement puissante de chaque canal est un élément essentiel du DAC discret non-NFB. Une résistance de conversion de tension de courant convertit cette sortie de courant en une tension directement avant le premier étage du circuit de type R.

Horloge à jitter ultra-faible

La sortie d’horloge maître du DDS LMX2594 présente une gigue extrêmement faible de 45 femtosecondes pour créer une
synchronisation non PLL du DAC au mécanisme SACD. Sans aucune transmission vers l’USB ou le LAN, la lecture SACD dynamique et transparente avec la synchronisation I2S non PLL pilotée par DAC (mode 128fs du ES9038PRO) renverse complètement toutes les impressions conventionnelles du SACD. Le S-3 Reference est doté de cristaux de gigue ultra-faible intégrés et peut être relié au générateur d’horloge externe ultra-haute fréquence (10 MHz) pour améliorer encore la précision de l’axe du temps. Il utilise un relais haute fréquence pour commuter l’horloge standard afin d’éliminer tout risque de gigue supplémentaire.

RSR-2-12D (relais de référence SOULNOTE)

Un relais Reed scellé à tube de verre à très faible perte qui fonctionne comme un relais au mercure en tant que base a été personnalisé davantage. Il s’agit d’un relais personnalisé original créé par SOULNOTE qui peut atteindre des niveaux de qualité sonore comparables à ceux du fil.

Résistances à feuille nue de très haute qualité

Nous avons appliqué des résistances artificielles à feuille ultra-haute précision de qualité satellite avec des propriétés de température exceptionnelles et avons fait des personnalisations supplémentaires en mettant l’accent sur la qualité sonore. Ces résistances de qualité sonore ultra-élevée ont été développées en interne et utilisent une conception de feuille nue pour éliminer les décharges avec de la résine de moulage.

ZÉRO LINK

SFORZATO Corp. et SOULNOTE se sont associés pour créer ZERO LINK, le lien ultime qui vise une qualité sonore élevée en éliminant les circuits asynchrones des convertisseurs N/A. La connexion d’un réseau de transport équipé de ZERO LINK crée un système de réseau entièrement synchronisé avec l’horloge du DAC, améliorant considérablement la qualité sonore en éliminant les circuits asynchrones dans S-3 Reference.

Canaux de puissance massifs

Les canaux de puissance constituent la majorité du corps de référence S-3. L’alimentation électrique des systèmes analogique et numérique est constituée d’alimentations non NFB utilisant de grands condensateurs à feuille d’électrode à faible grossissement de haute qualité logés sous le mécanisme SACD.

Utilisation du mode NOS

La référence S-3 utilise le même mode NOS (sans suréchantillonnage) très apprécié utilisé dans le D-2. Ce mode ne génère pas les pré- et post-échos observés dans le suréchantillonnage FIR.

Forme d’onde de sortie d’impulsion avec un filtre de suréchantillonnage FIR

Les pré- et post-échos sont des « sons » artificiels créés par des calculs de données avant et après l’interpolation des données. Ils rendent les formes d’onde comme les ondes sinusoïdales plus lisses, mais les algorithmes de calcul peuvent affecter la qualité du son ou l’ambiguïté et être ajoutés à l’axe du temps.

Forme d’onde de sortie d’impulsion dans le mod sans suréchantillonnage

Cette forme d’onde ne peut être obtenue qu’en combinant un amplificateur discret non NFB avec de superbes performances de réponse transitoire. Parce que les formes d’onde musicales sont en fait une série de formes d’onde impulsionnelles de différentes hauteurs, le mode sans suréchantillonnage élimine toute ambiguïté dans les informations de l’axe temporel, créant une qualité sonore plus réaliste et naturelle et un environnement d’écoute expansif pour l’oreille humaine, qui est extrêmement sensible à la axe du temps. * Le mode sans suréchantillonnage ne peut pas être utilisé avec DSD (SACD).

Mise à la terre gauche-droite indépendante pour les transformateurs de puissance

Les systèmes numériques et analogiques sont séparés dans le transformateur de puissance, chaque système étant monté indépendamment sur une base en aluminium qui transmet les vibrations du transformateur de chaque base à une pointe de mise à la terre. Cela élimine le bruit du moteur ou numérique d’entrer dans l’alimentation analogique tout en évitant simultanément l’intermodulation de deux sources de vibration, ce qui est généralement une faiblesse des configurations à double transformateur. Composant essentiel de la qualité sonore, la structure en sandwich de la base du transformateur comprend un côté en aluminium flottant en trois points par des entretoises en titane et utilise des matériaux, une structure et une forme optimaux pour éliminer la résonance et éviter les décharges.

SPECIFICATIONS
