M-3

La magie de la musique par Soulnote ! Les M3 apportent tous les avantages de la configuration en 2 blocs mono, tout en allant encore plus loin dans le naturel et la spontanéité propre à la marque, sans aucune trace de signature électronique. Sans aucun doute le graal du mélomane !

La référence absolue

Intégration inédite de transistors de sortie de qualité industrielle en boîtier métallique (« can-type ») pour réaliser une structure « single push-pull » (push-pull simple) sans contre-réaction (non-NFB) parfaite. Un amplificateur de puissance monobloc qui permet aux enceintes haut de gamme du monde entier d’offrir une restitution sonore empreinte d’une profonde émotion.

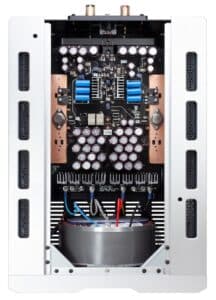

Un étage de sortie « single push-pull » doté de transistors Darlington en boîtier métallique à 4 étages

Nous avons jugé indispensable d’opter pour une configuration de sortie « single push-pull » afin de créer une expérience musicale riche en émotions, éliminant ainsi le « flou dans le domaine temporel microscopique » — un phénomène souvent associé aux problèmes que les horloges haut de gamme visent à résoudre. Toutefois, il fallait surmonter la limite inhérente aux configurations « single push-pull » classiques : un niveau de courant relativement faible. Pour y remédier, le M-3 adopte des transistors de sortie de qualité industrielle en boîtier métallique, caractérisés par une capacité de sortie (Cob) réduite et une capacité de courant élevée. L’étage pilote intègre les mêmes transistors que l’étage de sortie de l’amplificateur A-2, permettant de piloter aisément ces transistors de forte capacité, pour un total de quatre étages de configuration Darlington.

Barres omnibus avec dissipateurs thermiques en plaques de cuivre

Le dissipateur thermique principal fait appel à de petites plaques de cuivre légères, une rareté pour les amplificateurs de puissance conventionnels. Ce dissipateur intègre également une barre omnibus pour alimenter les transistors en boîtier métallique ; les terminaux de ces derniers traversent la barre pour être montés directement sur la carte située en dessous. Cette conception élimine le câblage — le talon d’Achille des transistors en boîtier métallique — tout en supprimant l’instabilité liée aux inductances parasites et la dégradation de la qualité sonore causée par les feuilles isolantes. De plus, le dissipateur est physiquement isolé du châssis, ce qui améliore considérablement la qualité sonore, notamment en termes de transparence et d’ouverture. Ce dispositif permet ainsi de faire d’une pierre trois coups.

Utilisation de circuits différentiels sans contre-réaction (nouveaux circuits « Type-R »), spécialement reconçus pour les amplificateurs de puissance, au niveau de l’étage d’amplification en tension.

Un seul transistor est utilisé pour assurer l’amplification intégrale (étages suiveur d’émetteur, tension et différentiel) sans gain global. La charge de ce transistor est constituée d’un circuit asymétrique sans contre-réaction, référencé à la masse (GND), réalisant l’amplification en un seul étage. Bien que cette configuration soit fondamentalement identique à celle des amplificateurs à tubes asymétriques, ces nouveaux circuits « Type-R » — composés de seulement quatre transistors bipolaires et dix résistances — permettent d’obtenir une excursion de signal de sortie optimale sur une large plage de fréquences. Grâce à ses performances exceptionnelles, ce circuit idéal sans contre-réaction peut légitimement être considéré comme une référence.

Transformateur d’alimentation toroïdal de 1600 VA à très faibles pertes (sans remplissage en résine époxy)

Nous avons développé un transformateur d’alimentation de grande puissance, tout en veillant à ce qu’il reste manipulable par une seule personne. Ce transformateur imposant est monté verticalement contre la façade avant afin que les flux de fuite se propagent parallèlement aux cartes électroniques ; il est suspendu sur des rondelles en titane et relié à une pointe de découplage pour empêcher la transmission de vibrations nuisibles au châssis.

Alimentation haute vitesse sans contre-réaction (non-NFB)

Les condensateurs de commutation sont des modèles à film de 470 µF, spécialement sélectionnés pour leur faible capacité et leur haute résistance. L’optimisation de la capacité globale — en fonction du nombre de condensateurs utilisés — et la réduction de la charge sur l’alimentation améliorent encore la régulation réelle de ce transformateur d’alimentation robuste. Le redressement est assuré par des diodes SiC de nouvelle génération, aux spécifications optimisées pour supporter un courant d’entrée maximal plus élevé. Il en résulte une architecture d’alimentation d’une puissance et d’une rapidité exceptionnelles.

Boîtier d’amplification totalement dissocié du châssis principal, chacun reposant sur trois pointes de découplage

Trois pointes assurent la liaison au sol pour le châssis principal et trois autres pour le boîtier d’amplification, soit un total de six pointes pour le M-3. Bien que ces deux éléments soient physiquement séparés, la ligne d’alimentation reliant le transformateur a été raccourcie afin d’éliminer toute incidence négative liée aux vibrations ou aux fuites du transformateur. Cette conception exemplaire offre une qualité sonore stupéfiante, dont les nuances peuvent être appréciées en installant ou en retirant la vis de transport. Par ailleurs, la carte audio, le bloc d’alimentation, les borniers d’enceintes, les bornes d’entrée et la plaque de base sont tous montés de manière non rigide.
